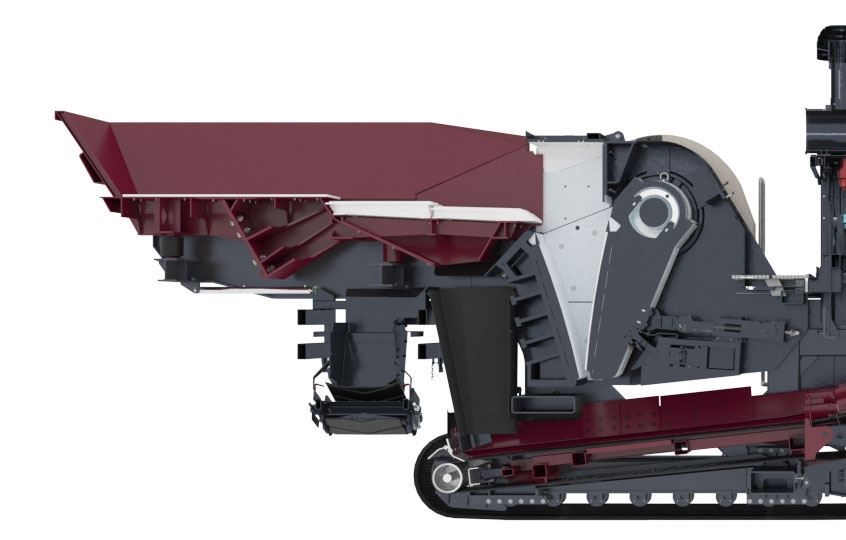

Колосниковый Питатель / Обводной желоб

Подающий питатель двухстороннего действия (на конвейер готовой продукции или на обводной конвейер (by-pass)).

Изготовлен из стальных пластин 6 мм и укомплектован направляющими затворами, что позволяет при необходимости очищать подаваемый материал от мелкой фракции.

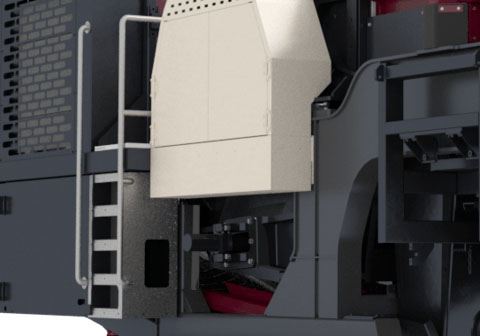

ПЛАТФОРМЫ И ЛЕСТНИЦА

Для обеспечения полного доступа к силовому агрегату, дробилке и другим узлам установка обеспечена лестницей с двухрядными поручнями, выводящей на платформу техобслуживания из специальной решетки.

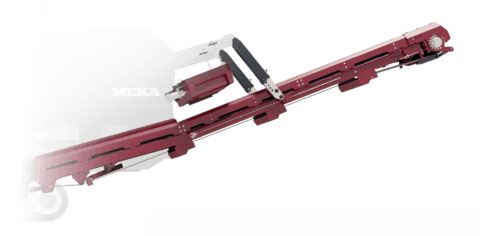

КОНВЕЙЕР ПРОДУКЦИИ

Конструкция конвейера позволяет поднимать и/или опускать его при транспортировке и в случаях застревания материала. Высота конвейера может быть отрегулирована и во время работы дробилки. Конвейер являет собой модульный узел, который может быть полностью демонтирован.

EP 400/3, верх-10 мм, низ-4 мм вулканизированная непрерывная лента.

Магнитный сепаратор служит для вылавливания металлических предметов из поступающей массы горной породы и/или песка.

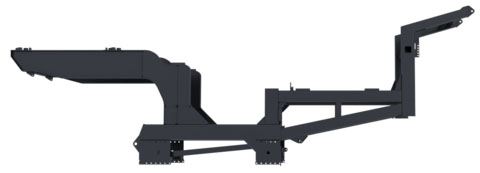

ШАССИ

Сверхпрочная I-образная сварная конструкция. (с использованием термообработки для снятия нагрузок)

ЗАЩИТА

1. Защитные ограждения из листового металла предоставляются на все приводы, маховики, шкивы и муфты.
2. Предусмотренные защитные ограждения и кожухи разработаны и изготовлены в соответствии со стандартами CE.
3. Маховики, гидравлическое оборудование и панель управления оборудованы откидными защитными кожухами.

ГУСЕНИЧНЫЙ ХОД

Тип: сверхмощные гусеницы, в стандартной комплектации
Шаг: 171.5 мм
Продольные центры: 3800 мм
Ширина колеи: 500 мм
Угол подъема: максимум 27,4 °
Максимальная скорость:1,2 км/час
Минимальная скорость: 0,6 км/час
Привод: Гидравлические интегральные моторы
Натяжение гусениц: гидравлический регулятор

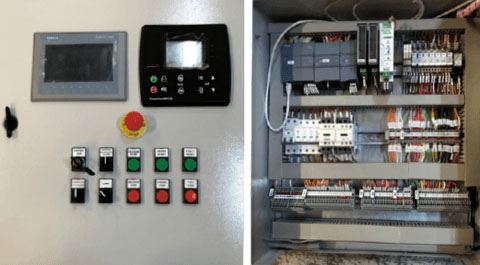

БЛОК ЭЛЕКТРОННОГО УПРАВЛЕНИЯ

Комбинированный блок электронного управления располагает 2-мя мониторами с кнопками управления.

1.Блок управления дизельным двигателем
Запуск и остановка двигателя осуществляется с помощью кнопок на экране панели управления. Кроме того, на экране в реальном времени отображаются работа двигателя (об/мин) и температурные значения.

2. Блок ПЛК;
• Аварийные сигналы и уведомления
• Скрость дробилки

3. Блок управления на кнопках
• Вкл/Выкл системы
• Питатель (вкл/выкл)
• Гидравлика (вкл/выкл)
• Дробилка (вкл/выкл)
• Напрявление вращения дробилки (по часовой/против часовой)

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Предоставляет возможность дистанционного управления передвижением установки, а также контроля работы колосникового питателя.
